Технический обзор одного из лучших WiFi-5 роутеров. Если стал выбор роутера — тебе под кат

Делюсь инфой как выбрать добротный и надежный роутер. Сразу скажу, что TP-Link мне не платил и мы никак не связаны. Это НЕ реклама. Просто мой выбор.

Так вот. Появилась нужда обновить роутер WiFi сети. Сейчас огромное количество брендов и моделей. До этого, в роли точки доступа WiFi, я сидел себе на Mikrotik RB941 последних лет пять. И все было неплохо. Люблю их оборудование — это лучшее, что изобрели для дома и офиса. Но, в современных условиях стандарт WiFi 802.11n стал ну совсем уже никаким. Контент все тяжелее, каналы все нагруженнее, а вокруг десятки соседских точек доступа  с кучей устройств рвущих себе эфир. В итоге я докатился до 3-7 мегабит реальной скорости на WiFi девайсах. Антенна у RB941 растрассирована прямо на плате — полная фигня. Смотреть видео или тиктоки, тем более трансляции, с телефона стало НЕ очень удобно. Постоянные затыки, какие-то заикания, ожидание загрузки итп.

У меня не один Микротик. Основной шлюз остался тот же микрот - RB750Gr3 (не имеет WiFi, чисто роутер), на котором прекрасно трудится Openwrt в 4 потока! Держит все инфраструктуру, маршрутизирует по кабелям несколько подсетей, VPN и 2 провайдера! Под WiFi устройство выделен отдельный порт, со своими правилами, настройками и подсетью. Пока еще ничего лучше и мощнее RB750Gr3 не выпустили, а уж тем более за те деньги, что он стоит. Надежный, холодный и мощный зверь на который слету ставится OpenWRT. Но сейчас не о нем.

В общем, полез смотреть, что есть побыстрее и помощнее, решил перейти на WiFi-5. Это новый стандарт, более скоростной, хоть и не самый новый на сегодня, уже существует WiFi-6. У меня нет устройств WiFi-6 + приличные роутеры значительно дороже. Брать такое оборудование с запасом или заделом на будущее… не имеет никакого смысла. Ибо когда полноценно придет время WiFi-6, тогда и роутеры уже будут другие и технологии явно уйдут вперед. Сидеть на подгулявшем старом роутере к тому моменту будет не очень. Надо выбрать какой-то топчик занедорого на сегодняшний день.

В итоге! Быстрая пробежка по каталогу и некоторым обзорам, для сравнения характеристик  — остановила мой выбор на TP-Link Archer C80. Это лучшее, что можно купить условно за 50 долларов. Вроде как ширпотреб, но он оказался сильно лучше, чем я ожидал! Основные критерии выбора были такими: WiFi5, устройство должно быть гигабитным, холодным и быстрым, надежным.  Обязательным требованием было наличие внешних полноценных антенн. В Archer C80 их целых 4, и совсем не для антуража. Роутер поддерживает ряд современных технологий, в том числе MU-MIMO  — это многолучевое распространение сигнала с увеличением спектральной эффективности канала. Позволяет одновременно работать множеству устройств без ощутимой потери скорости. Эти технологии активно применяются в более новом стандарте WiFi-6. Так же TP-Link Archer C80 поддерживает технологию Beamforming — это когда сигнал как бы является направленным с нескольких антенн, со сдвигом фаз.

Чтобы установить оптимальный режим работы, роутер посылает клиентскому устройству, с различной дельтой времени, сигнал со всех антенн, а устройство отвечает в каком виде приняло этот сигнал от каждой из них. Затем маршрутизатор вычисляет примерное местоположение клиента и вносит коррекцию в работу передатчиков и мощности антенн, чтобы максимально улучшить сигнал для конкретного клиента в определенную единицу времени.

Итак! Archer C80 куплен!

• Габариты: 215 × 117 × 32 мм;
• Питание: сетевой адаптер 12 В, 1A;
• Порты: 1×WAN, 4×LAN, 1 Гбит;
• Выходная мощность передатчика: 20 дБи;
• Антенны: 4, мощность не указана, коэффициент усиления 5 дБи;
• Стандарты Wi-Fi: IEEE 802.11ac/a/b/g/n;
• Частота процессора: 1,2 ГГц;
• Скорости передачи данных: 2.4 ГГц — до 600 Mбит/с, 5 ГГц — до 1300 Mбит/с;
• Поддержка технологий: MU-MIMO, beamforming;
• Поддержка DHCP, Static IP, PPPoE, PPTP, L2TP;
• Шифрование 64/128-bit WEP, WPA, WPA2 и WPA/WPA2;
• Поддержка IP-TV;
• Настройка: веб-интерфейс, мобильное приложение.

и первое, что надо сделать — это конечно же слазить во внутрь и посмотреть, что же там кетайцы нам приготовили..




Первое, что мне бросилось в глаза — это отсутствующие экраны на высокочастотных блоках. Я видел картинки с закрытыми экранами. У меня же их попросту нет. При этом, надо отметить, WiFi работает отлично и без перебоев. Модули друг другу не мешают, разнесены на небольшое, но все-таки расстояние.

Так же можно видеть отсутствие радиаторов на всех микросхемах, кроме микросхемы коммутатора. Роль коммутатора выполняет высокопроизводительный чип от Realtek RTL8367. Имеет 5 гигабитных портов. Радиатор на нем не простой, а керамический. Такой шифер типа. Керамические радики заявляются типа с хорошей эффективностью. И наверное это так. Ибо микросхема гигабитного коммутатора особо сильно не греется. Слегка теплая, нагрев статичный.

Уж не знаю, что будет при прокачке гигабита по всем портам, но в качестве точки доступа в средней нагрузке, температура не превышает 43 градуса. Это нормально и надежно.

Процессор сильно не греется хоть и находится без радиатора. Он здесь брендированный типа TP-Link TP1900BN, но на самом деле — это никто иной, как MediaTek MT7626B. Достаточно мощный SoC, анонсированный в 2018 году, имеющий на борту PCIex и USB 2.0, который не растрассирован — порт USB отсутствует. Самое важное — ARM имеет 1 ядро Cortex-A7 на 1.2 GHz которое разделено на 2 потока. То есть роутер условно «двухъядерный» и обладает очень высокой производительностью для своих задач. Имеет интегрированную оперативную память размером 64Mb и Flash размером 4Mb. Флешка вынесена отдельной микросхемой и маркирована как QH328-104HiP. Можно апгрейдить и перепрошивать во что угодно, в том числе с установкой более объемной флешки:




Интегрированная в SoC оперативаная память — это очень хорошо, так как удешевляет конструкцию, не нужны дополнительные чипы и точки пайки, при этом скорость и точность передачи данных на высоте. Все происходит внутри кристалла.

Температуры, подбирающиеся к 50 градусам Цельсия, уже неприятные, но все-таки еще допустимые. Далее я конечно же поклею радиатор на процессор. При этом — на задней части платы имеется огромный бекплейт из алюминия! Который значительно отбирает на себя тепло чипов и прекрасно его рассеивает через перфорированный корпус. Отдельное спасибо за термопасту, которую нанесли на производстве, при прикручивании бекплейта. Алюминиевая пластина придает дополнительной жесткости и реально работает, очень хорошо отбирает на себя тепло.

Провода, идущие из антенн, не на SMA-разъемах, а именно припаяны! Причем припаяны от души! Это значительно надежнее и лучше разъемов. Хотя по текстолиту видно, что это посадочные места как раз под гнезда SMA.

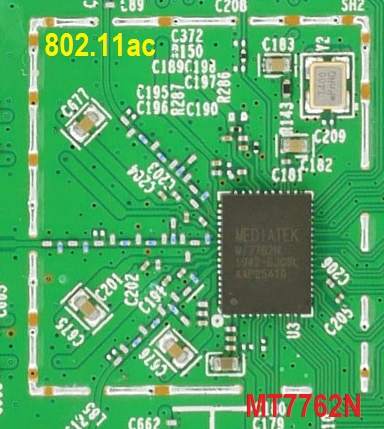

Роль микросхем реализующих WiFi заняли так же решения от MediaTek. Это чипы MT7761N — реализует WiFi-4 (2.4 ГГц) и MT7762N  — реализует WiFi-5 (5 ГГц). Оба решения аппаратно поддерживают современные технологии, в том числе MU-MIMO. Модули представленны ниже на фото:

После осмотра роутер был отдельно усилен дополнительным радитором на процессоре, прикленным на термоклей STARS922. Радиатор моментально снимает тепло с чипа и рассеивает его в перфорированный, просторный корпус. Теперь камень должен проработать примерно вечность, а не 3 года гарантии, которые даются на этот роутер:

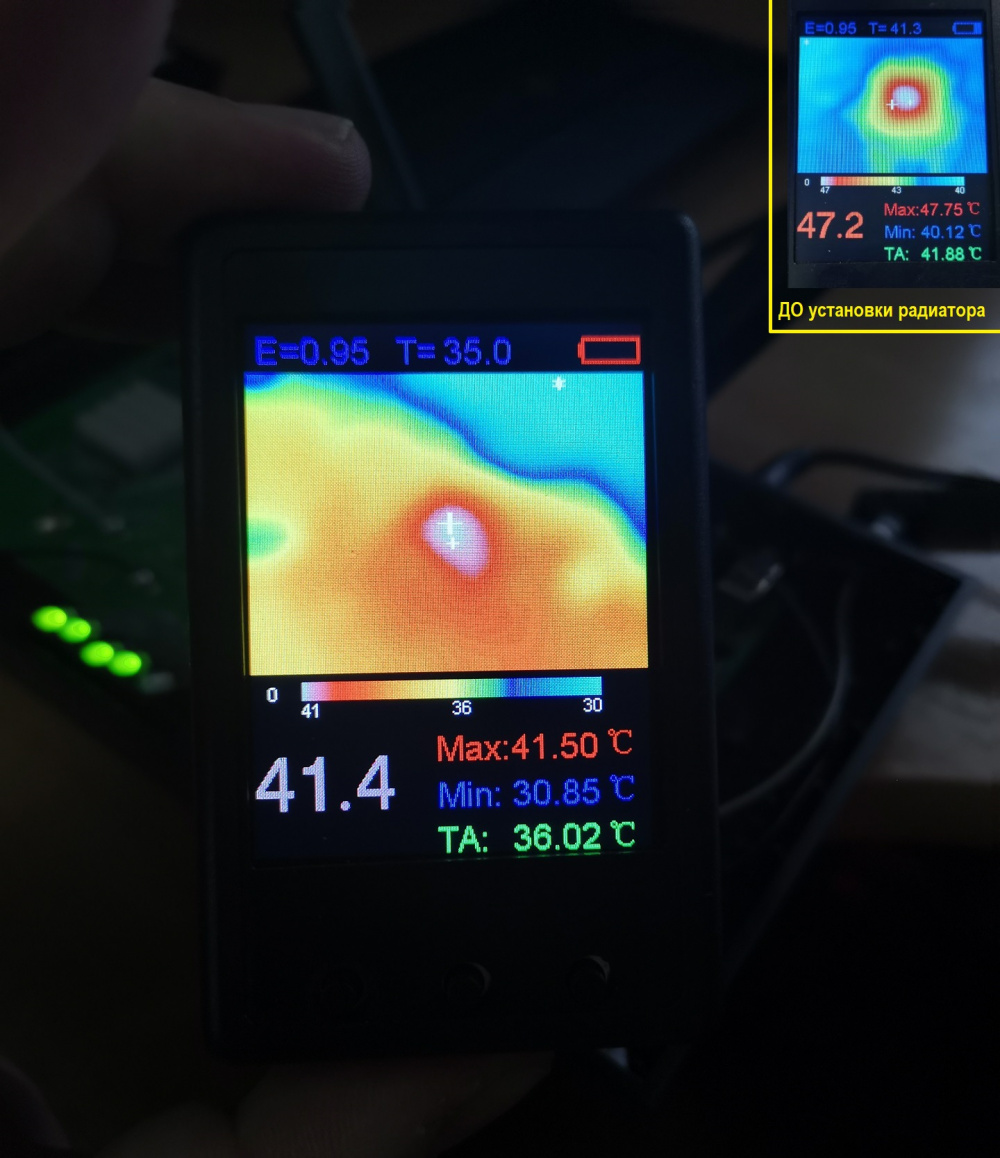

Вот такой результат по температуре получился у меня после установки доп. радиатора на камень:

В общем, могу рекомендовать это устройство. У TP-LINK получился добротный девайс с удачным конструктивом, без перегрева и в немарком симпотичном корпусе. Единственное, что посоветую — это приклеить с помощью термоклея радиатор на процессор, будет точно не лишним. В остальном — добавить нечего, устройство произвело очень приятное впечатление. Аппаратная база очень надежная, мощная и простая. Ломаться тут особо нечему. Прошивки выходят часто. Последняя вышла вот недавно (в августе 2022), буквально пару недель назад. Успешно обновился. WEB-морда симпотичная и простая. Все удобно и нарядно.

Мое мнение - если нужна просто точка доступа, а этот роутер поддерживает 2 формата работы «Точка доступа» и «Роутер», на сегодня чего-то лучшего за эти деньги — не найти!

Если понравился тепловизор из обзора - купить можно тут

Теперь скорость на смартфонах, через WiFi5 увеличилась более чем в 20 раз!!!
